株式会社 トプコンソキアポジショニングジャパン トプコン営業部

～目次～

測量用GNSS受信機　HiperⅡシリーズ ハンドヘルドGNSS受信機　GRS-1シリーズ 自動追尾/自動視準機　パルストータルステーション　QSシリーズ 電子野帳　FC-250 3Dレーザースキャナー　GLS-1500 イメージングステーション　IS3シリーズ Mobile　Mapping　System　IP-S2Lite(映像) Mobile　Survey　System　IP-S2(点群) オートレベル ORION+

●測量用GNSS受信機　HiperⅡシリーズ●

精度 スタティック(スタティック、短縮スタティック) 水平　±(3mm+0.5ppm×D)m.s.e 垂直　±(5mm+0.5ppm×D)m.s.e リアルタイムキネマティック 水平　±(10mm+1.0ppm×D)m.s.e 垂直　±(15mm+1.0ppm×D)m.s.e 防塵/ 作動時間 GG:約7.5時間 GD/GGD/GDM/GGDM:約7.5時間(スタティック観測時) 防塵・ 防水規格 JIS　C0920保護等級IP67に準拠

●ハンドヘルドGNSS受信機　GRS-1シリーズ●

精度 スタティック(短縮スタティック含む) GG 水平:±(3mm+0.8ppm×D)m.s.e 垂直:±(4mm+1.0ppm×D)m.s.e GDN/GGDN 水平:±(3mm+0.5ppm×D)m.s.e 垂直:±(5mm+0.5ppm×D)m.s.e キネマティック、リアルタイムキネマティック 水平:±(10mm+1.0ppm)m.s.e 垂直:±(15mm+1.0ppm)m.s.e DGPS 0.5m以内 OS Microsoft　Windows　Mobile6.1 Bluetooth V1.2(Class2) Wireless　LAN 802.11g/b 作動時間 約3時間 防塵・ 防水規格 JIS　C0920保護等級IP66に準拠

●自動追尾/自動視準機パルストータルステーションQSシリーズ●

プリズム モード 測距精度 ±(2mm+2ppm×D)m.s.e 測距範囲 1プリズム：3000m ピンポールプリズム：1000m ノンプリズム モード 測距精度 ±(5mm)m.s.e 測距範囲 1.5m～250m：kodakグレーカード白色面 (反射率90%) ノンプリズム ロングモード 測距精度 ±(10mm+10ppm×D)m.s.e 測距範囲 5m～2000m：kodakグレーカード白色面 (反射率90%) OS/ プロセッサー Windows　CE.NET　Ver4.2/Intel　XScale　PXA255　400MHz BlueToothユニット Ver1.2、Class2、最大通信範囲：約5m 防塵/ 防水規格 JIS　C0920保護等級IP54に準拠 質量 7.1kg(内部電源含む)

●電子野帳　FC-250●

OS Microsoft　Windows　Mobile6.5 防塵/ 防水規格 JIS　C0920保護等級IP66に準拠 作動時間 約10時間 (内蔵Bluetooth使用時：約8時間、無線LAN使用時：約6時間) 質量 0.7kg(バッテリー含む)

●3Dレーザースキャナー　GLS-1500●

測距方式 パルス方式(Time　of　Flight) 反射強度90% 330m 反射強度18% 150m 距離精度 4mm/1～150m スキャンスピード 30,000点/秒 計測密度 最大1mm/20m 鉛直 ±35°(最大) 水平 360°(最大) 作動時間 4時間/4個(連続使用) 防塵/ 防水規格 JIS　C0920保護等級IP52に準拠 質量 16kg(バッテリー、基盤除く)

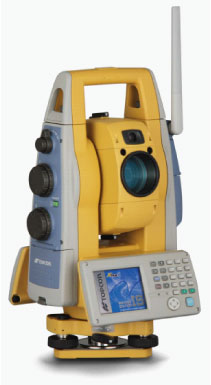

●イメージングステーションIS3シリーズ●

プリズムモード 測距精度 ファイン:±(2mm+2ppmxD)m.s.e 測距範囲 1プリズム　3,000m ピンポールプリズム　1,000m ノンプリズムモード 測距精度 ファイン:±(3mm)m.s.e 測距範囲 1.5m～250m：Kodakグレーカード白色面使用の場合 (反射率90%) ノンプリズムロングモード 測距精度 ファイン:±(10mm+10ppmxD)m.s.e 測距範囲 5m～2,000m：Kodakグレーカード白色面使用の場合 (反射率90%) 測距精度 ファイン:±(2mm+2ppmxD)m.s.e コース:1mmモード　±(7mm+2ppmxD)m.s.e/10mmモード±(10mm+2ppmxD)m.s.e 計測範囲 250m(ノンプリズムモード使用時） 2000m（ノンプリズムロングモード使用時） 計測速度 最大20点/秒、標準10点/秒 標準偏差 5mm 座標精度 12mm OS WindowsCE.NET　4.2 作動時間 連続スキャン:約3時間/測距、測角のみ:約3.5時間 防塵/ 防水規格 JIS　C0920保護等級IP54に準拠 質量 7.3kg(内部電源含む)

●Mobile　Mappinng　System　IP-S2Lite<画像タイプ>●

内蔵GNSS受信機 GNSS測位 精度 水平精度RMSサブメーター チャンネル数 40チャンネル データ更新レート 10Hz 内蔵IMU(スタンダード版) 検出方式 MEMS ジャイロ バイアス 25°/時 加速度 バイアス 8.0mg 全方位カメラ カメラ ユニット CCDカメラ6個

●Mobile　Survey　System　IP-S2<スキャナ点群タイプ>●

内蔵GNSS受信機 スタティック測位精度 H　±3.0mm+0.5ppm V　±5.0mm+0.5ppm キネマティック測位精度 H　±10mm+1ppm V　±15mm+1ppm チャンネル数 40チャンネル GNSS　L1/L2キャリア、L1CA、L1P、L2P GLONASS　L1/L2キャリア、L1CA、L1P、L2P データ更新 10Hz 内蔵IMU(スタンダード版) タイプ MEMS ジャイロ バイアス 25°/時 加速度 バイアス 8.0mg スキャナー システム 誤差 ±35mm データ更新 75Hz 有効範囲 30m

●オートレベル　ORION+●

望遠鏡 倍率 20X 自動補正装置 補正範囲 ±12 高さ測定 精度 ±2.0mm at 30m 測定範囲 バーコードコンベックス:0.9～30m アルミスタッフ:2.0～50m 測定時間 ＜2秒 最小表示 1mm 距離測定 精度 10m以上:±10mm/10m～50m:±0.30%×D 最小表示 1cm 環境性能 防塵 防水性能 IP55に準拠 その他 質量 1.3kg(乾電池含む)
